KWB系列热保护器保护原理
KWB电流温度型系列热保护器是由导热金属外壳/环保型导热PBT塑料外壳，焊有银合金触点、双金属元件、感温导电支架绝缘固定座、静触片及耐热导线等元气件组成，当电流通过有阻抗的双金属元件，无需任何辅助机构，仅靠双金属片自身感应和电流效应，使双金属片发生状态中的快速变化，从而断开电路或接通电路，使其达到过热过流双重保护功能，解决了电流突然增大时，温度感应滞后的问题，该产品内阻小，无噪声，密封牢固，具有比通常保护器，安全更可靠的特点。
KWB系列热保护器产品优势
- 体积小，便于安装
- 速动型双金属片，反应速度快
- 寿命高达10000次以上
- 双金属片有高中低电阻供选择
- 防真空浸漆工艺
- 可替代SENSATA 17AM 7AM,韩国SEKI ST-22等国外产品

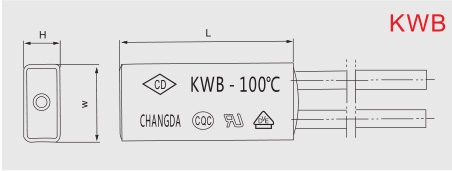

安装及外形尺寸
通过认证
- UL&CUL:文件号File No.E207935
- VDE:文件号File No.130909
- CQC:文件号File No.CQC2002001157
- SGS:文件号File No. SH6026527/CHEM
触点容量
| 电压Voltage | 24V-DC | 125V-AC | 250V-AC |
| 电流Current | 10A | 10A | 5A |
| 产品型号 Type | 长 L | 宽 W | 高 H | 导线 Leads |
| KWB-B2D | 15.0±0.4 | 7.3±0.2 | 3.9±0.1 | 导线为AWG20#、22#硅胶线、AWG22#电子辐照线和镀锡铜线，特殊要求可由用户指定。 Lead AWG20#、22# silicon wire 、AWG22# electronic irradiation wire and tin-plated bare copper wire are designed ormade to order for special requirement. |
| KWB-B3D | 18.0±0.4 | 8.0±0.2 | 4.0±0.1 | |
| KWB-B4D | 21.0±0.4 | 8.0±0.2 | 4.0±0.1 |
导线Lead导线为AWG20 #、22 #硅胶线和电子辐照线，特殊要求可由用户指定。
Wire is AWG20 #, 22 # silicone wire and electronic irradiation line, specialrequirements can be specified by the user.
结构图
额定动作温度对照表
| 规格 | 动作温度范围 | 规格 | 动作温度范围 |
| 50℃ | 50±5.0℃ | 100℃ | 100±5.0℃ |
| 55℃ | 55±5.0℃ | 105℃ | 105±5.0℃ |
| 60℃ | 60±5.0℃ | 110℃ | 110±5.0℃ |
| 65℃ | 65±5.0℃ | 115℃ | 115±5.0℃ |
| 70℃ | 70±5.0℃ | 120℃ | 120±5.0℃ |
| 75℃ | 75±5.0℃ | 125℃ | 125±5.0℃ |
| 80℃ | 80±5.0℃ | 130℃ | 130±5.0℃ |
| 85℃ | 85±5.0℃ | 135℃ | 135±5.0℃ |
| 90℃ | 90±5.0℃ | 140℃ | 140±5.0℃ |
| 95℃ | 95±5.0℃ | 145℃ | 145±5.0℃ |
| 150℃ | 150±5.0℃ | ||
说明：复位温度为标准动作温度值的2/3，公差为±15℃ ，或由用户指定。
Instruction: Reseting temperature is 2/3 of standard opening temperature , tolerance is± 15 ℃, or specified by customers.
A-℃曲线图
- 临界脱扣电流与周围温度曲线（选择保护温度时应同 时考虑电流效应）
注意
1、由于外壳是金属导电体，使用前，必须安装有导热耐温的绝缘套管。
2、选择保护器温度时参照A-C 曲线图。
